Mikrotik Dual WAN простое резервирование

Mikrotik Dual WAN

11 октября, 2022
19:56

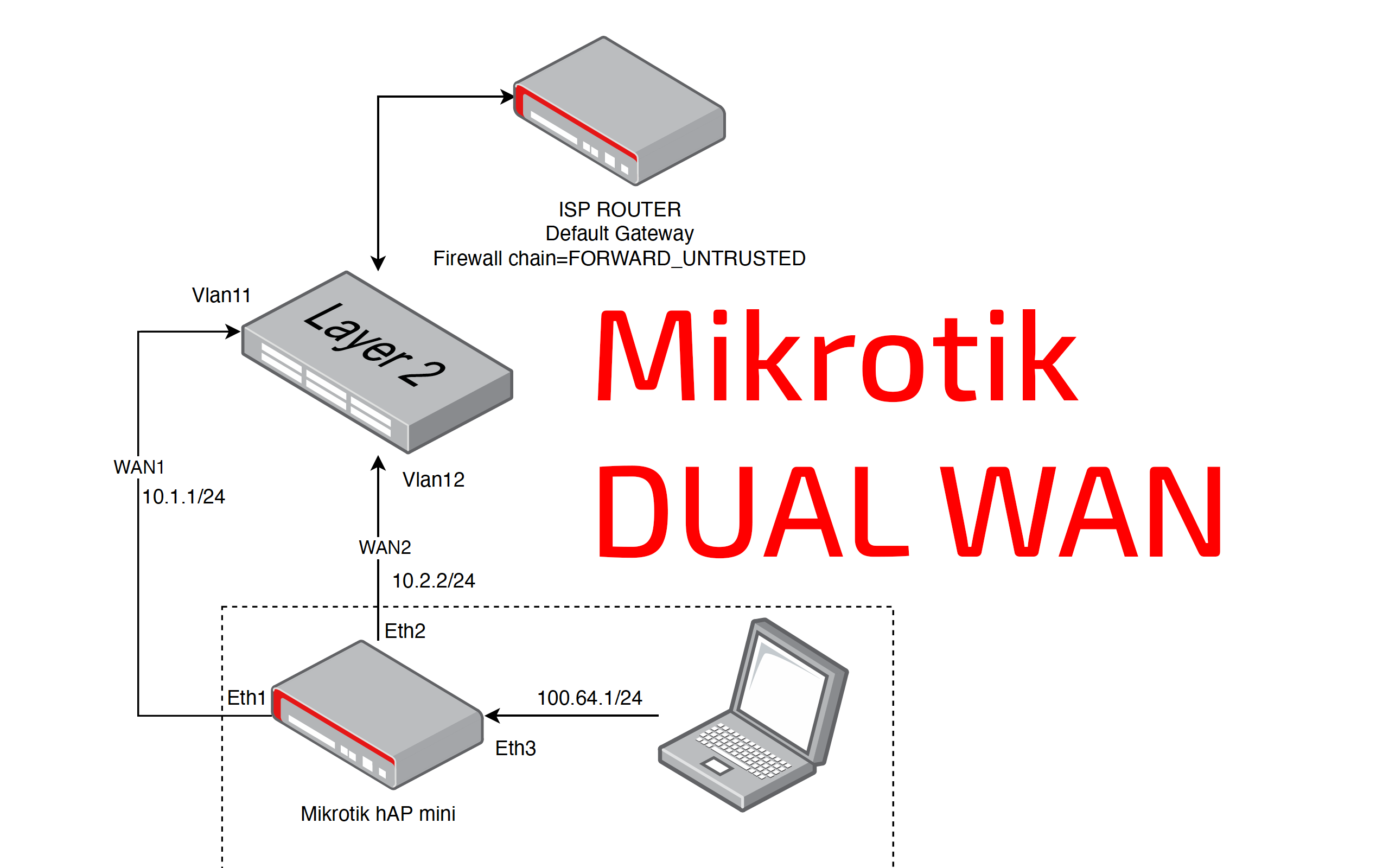

Выше представлена схема коммутации Dual WAN на маршрутизаторе Mikrotik. В данной статье рассмотрим самый простой вариант проверки наличия связи на двух аплинках с переключением на резервный, в случае проблем на основном.

Важно заметить

В данном примере мы не рассматриваем такие интересные моменты, связанные с работой нескольких аплинков, как:

PPPoE/DHCP/L2TP аплинки с динамическим или отстутствующим IP адресом шлюза
Балансировка клиентов по аплинкам
Балансировка с резервированием клиентов по аплинкам
Проброс портов DST-NAT на аплинках
Туннели p2p на каждом из аплинков

Export конфигурации

[admin@GW] > export # oct/11/2022 19:37:35 by RouterOS 6.48.3 # software id = 6EEA-LU7T # # model = RB931-2nD /interface wireless set [ find default-name=wlan1 ] ssid=MikroTik /interface list add name=WAN /interface wireless security-profiles set [ find default=yes ] supplicant-identity=MikroTik /ip pool add name=dhcp_pool0 ranges=100.64.1.2-100.64.1.254 /ip dhcp-server add address-pool=dhcp_pool0 disabled=no interface=ether3 name=dhcp1 /interface list member add interface=ether1 list=WAN add interface=ether2 list=WAN /ip address add address=10.1.1.2/24 interface=ether1 network=10.1.1.0 add address=10.2.2.2/24 interface=ether2 network=10.2.2.0 add address=100.64.1.1/24 interface=ether3 network=100.64.1.0 /ip dhcp-server network add address=100.64.1.0/24 dns-server=100.64.1.1 gateway=100.64.1.1 /ip dns set allow-remote-requests=yes servers=10.1.1.1,10.2.2.2 /ip firewall filter add action=fasttrack-connection chain=forward connection-state=established,related /ip firewall nat add action=masquerade chain=srcnat out-interface-list=WAN /ip route add comment=WAN1_DEF distance=11 gateway=10.0.0.1 target-scope=21 add comment=WAN2_DEF distance=12 gateway=10.0.0.2 target-scope=22 add check-gateway=ping comment=WAN1_11 distance=1 dst-address=1.0.0.11/32 gateway=10.1.1.1 scope=11 add check-gateway=ping comment=WAN2_12 distance=1 dst-address=1.0.0.12/32 gateway=10.2.2.1 scope=12 add check-gateway=ping comment=WAN1_11 distance=1 dst-address=1.1.1.11/32 gateway=10.1.1.1 scope=11 add check-gateway=ping comment=WAN2_12 distance=1 dst-address=1.1.1.12/32 gateway=10.2.2.1 scope=12 add check-gateway=ping comment=WAN1_21 distance=1 dst-address=10.0.0.1/32 gateway=1.0.0.11 scope=21 target-scope=11 add check-gateway=ping comment=WAN1_21 distance=1 dst-address=10.0.0.1/32 gateway=1.1.1.11 scope=21 target-scope=11 add check-gateway=ping comment=WAN2_22 distance=1 dst-address=10.0.0.2/32 gateway=1.0.0.12 scope=22 target-scope=12 add check-gateway=ping comment=WAN2_22 distance=1 dst-address=10.0.0.2/32 gateway=1.1.1.12 scope=22 target-scope=12 /system clock set time-zone-name=Europe/Moscow /system identity set name=GW
